Cikk kód: 18311

OTDR hullámhossz OTDR mérési hullámhossza: 1310nm Jellemzően a SM (Single-Mode) rendszereknél használt adatátviteli hullámhossz, mely később a MM (MultiMode) kábeleken is alkalmazottá vált adatátviteli hullámhossz., 1550nm Jellemzően a SM (Single-Mode) rendszereknél használt adatátviteli hullámhossz. Általában a BiDi, és a nagyobb adatátviteli távolságot biztosító rendszerekben alkalmazzák, a kábelen tapasztalható kissebb csillapítási jellemzők okán.

OPM hullámhossz Optical Power Meter, azaz Optikai Teljesítmény-Mérő, mely egyben Csillapításmérő hullámhossza, amin az előre elvégzett kalibrációnak megfelelően pontos méréseket lehet végezni.: 1300nm Multimódusú rendszerek esetén használt, másodlagosan jellemző hullámhossz., 1310nm Jellemzően a SM (Single-Mode) rendszereknél használt adatátviteli hullámhossz, mely később a MM (MultiMode) kábeleken is alkalmazottá vált adatátviteli hullámhossz., 1490nm Jellemzően a SM (Single-Mode) rendszereknél használt adatátviteli hullámhossz., 1550nm Jellemzően a SM (Single-Mode) rendszereknél használt adatátviteli hullámhossz. Általában a BiDi, és a nagyobb adatátviteli távolságot biztosító rendszerekben alkalmazzák, a kábelen tapasztalható kissebb csillapítási jellemzők okán., 1625nm SM rendszerekben, jellemzően mérési és szervizfunkciók céljára alkalmazott hullámhossz., 1650nm SM rendszerekben, jellemzően mérési és szervizfunkciók céljára alkalmazott hullámhossz., 850nm Multimódusú rendszerek esetén használt jellemző hullámhossz., 980nm Multimódusú rendszerek bizonyos MM rendszerekben használt jellemző hullámhossz.

OPM méréshatár Az Optikai Teljesítménymérő alsó és felső méréshatárait jelenti. Így a legkissebb és legnagyobb még mérhető teljesítményértékeket találjuk megadva.: -70 / +10 dBm A műszer méréshatára, vagyis a mérhető legkissebb teljesítmény, a megadott hullámhosszakban -70dBm (0,1nW). a legnagyobb teljesítmény, +10dBm (10mW).

VFL (Visual Fault Locator) Látható hullámhossztartományú Optikai Hibakereső Lézer hullámhossza, és teljesítménye. A teljesítménye, a vizsgálható optikai szakasz hosszát is megadja, ahogy a kissebb teljesítmények, pl. 1 mW, csak igen korlátozott, 1-2 km-en használható eredménnyel. A 10mW, nagyságrendileg 10-12-15 km-es szakazokon is még eredményesen alkalmazható, a 30mW, akár 30-~40 km-en is. Nyilván a nagyobb teljesítmények, a kissebb távolságokon is határozottabb eredményeket adnak, így mindenkor érdemes a megfontolásra, hogy a lehetséges igények feletti modellt válasszuk.: 650nm/10mW A Vizuális Hibakereső Lézer hullámhossza 650nm, mely 10mW kimenő teljesítményt szolgáltat.

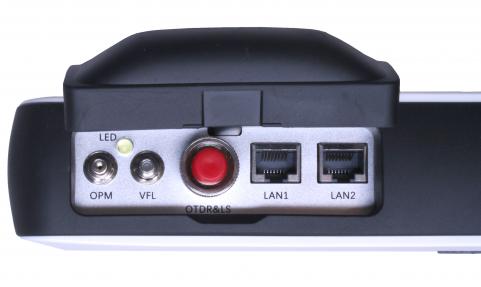

Csatlakozó fajtája A terméken szereplő, vagy jellemző csatlakozó pontos megnevezése.: FC/UPC

Egyéb termék információ: 1310/1550nm 26/24dB 4m-240km+VFL+OPM+RJ45 teszter. Magyar nyelvű menüvel.

Adatkapcsolati csatlakozás Az eszköz azon csatakozási felületét jelöli, amin keresztül kommunikál a PC-vel, PC-kkel.: USB-C

Tápellátás Ez a paraméter azt mutatja, hogy az eszköznek milyen tápfeszültségre van szüksége a normál működéshez. Esetlegesen a tápcsatlakozó típusát.: akkumulátor (egyedi) - tölthető (230V AC)

Tartozékok Ez azt írja le, hogy a termék mellé milyen eszközöket csomagolt a gyártó a gyári kiszerelésében.: - Alapműszer,
- Lithium akkumulátor,
- Töltő adapter,
- USB kábel,
- RJ45 remote egység,
- SC adapter
- Hordtáska + vállpánt
- Felhasználói útmutató (angol és magyar nyelven)
- OTDR mérési analizátor szoftver →

Termékkód (gyártói): FHO3000L

Márkanév Annak a vállalatnak a neve, amely a terméket előállítja és/vagy piaci forgalomba hozza. Egyes termékek esetén a fantázianév, amely néven forgalomba kerül.: Grandway

Leírás A termékkel, vagy szolgáltatással kapcsolatos, általános információk, vagy olyan információk szövegesen megfogalmazott jellemzője, amely a többi feltüntetett paraméterből nem derül ki, de lényeges.: Magyar nyelvű menüvel!

Minden modell kérhető APC csatlakozóval is.

Részletes leírás

Általános Jellemzők
Kijelző	5 inch TFT-LCD (érintőkijelző )
Akkumulátor	5000mAh lithium

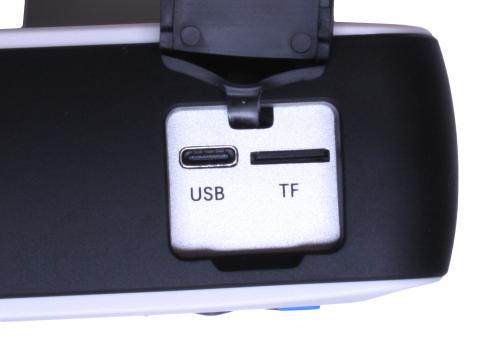

Töltés és adatport	USB-C
Működési hőmérséklet	-10°C~+55°C
Tárolási Hőmérséklet	-40°C~+70°C
Páratartalom	≤95%
Méretek	195×140.5×46mm / 693g

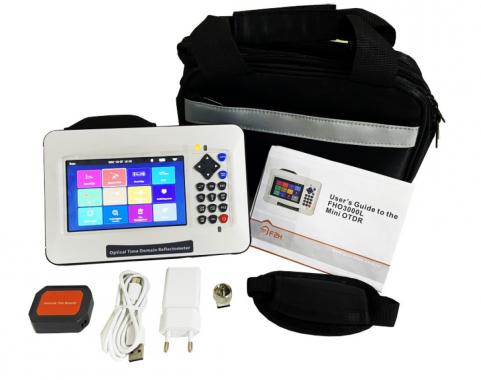

Tartozékok	Alapműszer, töltő adapter, RJ45 remote egység, SC adapter, USB kábel, Felhasználói útmutató, hordtáska, pánt
Mérési és Teszt paraméterek
Tesztelési távolság	500m/1km/2km/4km/8km/16km/32km/64km/100km
Mintavételi felbontás	0,05m ~ 8m
Mintavételi pontok	16.000 ~ 128.000
Linearitás	≤0.05dB/dB
Veszteségi hatéréték	0.20dB
Veszteségi felbontás	0.001dB
Távolsági felbontás	0.001m
Távolság pontosság	±(1m+mérési távolság×3×10-5+mintavételezési sűrűség) (az IOR bizonytalanságot figyelmen kívül hagyva)
Fénytörési beállítás	1.00000~2.00000, 0.0001 lépésekben
VFL (vizuális hibakereső, ellenőrző lézer) Modul
Hullámhossza	650nm
Teljesítmény	10mw, CLASSIII B
Távolság	12km
Csatlakozó	FC/UPC
Üzemmódok	CW/1Hz/2Hz
OLS (optikai lézerforrás) Modul
Hullámhossza	1310/1550nm
Lézer típusa	FP-LD
Teljesítmény	≥ -5dBm
Csatlakozó	FC/UPC
Üzemmódok	CW/270Hz/330Hz/1KHz/2KHz
OPM (Optikai Teljesítménymérő) Modul
Hullámhossztartomány	800~1700nm
Kalibrált Hullámhosszak	850/980/1300/1310/1490/1550/1625/1650nm
Mérési Tartomány	-70~+10dBm/-50~+26dBm
Felbontás	0.01dB
Pontosság	±5%
Modulációazonosítás	270/330/1k/2k Hz,Pi≥-40dBm
Csatlakozó	Univerzális FC/ST/SC
RJ45 kábeltesztelő Modul
Mód	Digitális kereső
Távolság	≥300m

Adatlap (gyártói): grandway/FHO3000L Mini OTDR datasheet.pdf

Használati útmutató (angol) A termék használati útmutatója, kézikönyve, amely a termék, vagy termékcsalád jellemzőit, üzemeltetését, karbantartását tartalmazza.: grandway/FHO3000L manual.pdf

Gyártói weboldal Az itt megjelenő link az adott termék gyártójának weboldalára mutat.: http://grandway.hu/products/instrument/otdr/2049.html

Megfelelőség: CE, RoHS

CE tanúsítvány A termék CE (EU Declaration of Conformity) tanúsítványát mutatja meg. Egyes esetben ezek szükségesek, nagyobb beruházásoknál a műszaki ellenőr kéri be.: grandway/FHO3000 CE.pdf

Garancia idő Az az időtartam, amin belül, a termék gyártója, importőre, illetve az Agenda-Age Kft. a garanciális kötelezettségeknek eleget tesz.: 24 hónap
