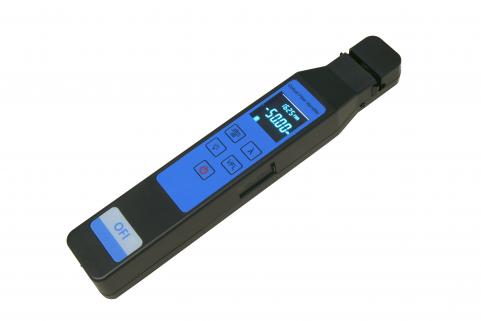

Optikai kábelvizsgáló (szál-/jelazonosító) OFI-5 Grandway [17995]

Cikk kód: 17995

OPM hullámhossz Optical Power Meter, azaz Optikai Teljesítmény-Mérő, mely egyben Csillapításmérő hullámhossza, amin az előre elvégzett kalibrációnak megfelelően pontos méréseket lehet végezni.: 1300nm Multimódusú rendszerek esetén használt, másodlagosan jellemző hullámhossz., 1310nm Jellemzően a SM (Single-Mode) rendszereknél használt adatátviteli hullámhossz, mely később a MM (MultiMode) kábeleken is alkalmazottá vált adatátviteli hullámhossz., 1490nm Jellemzően a SM (Single-Mode) rendszereknél használt adatátviteli hullámhossz., 1550nm Jellemzően a SM (Single-Mode) rendszereknél használt adatátviteli hullámhossz. Általában a BiDi, és a nagyobb adatátviteli távolságot biztosító rendszerekben alkalmazzák, a kábelen tapasztalható kissebb csillapítási jellemzők okán., 1625nm SM rendszerekben, jellemzően mérési és szervizfunkciók céljára alkalmazott hullámhossz., 850nm Multimódusú rendszerek esetén használt jellemző hullámhossz.

OPM méréshatár Az Optikai Teljesítménymérő alsó és felső méréshatárait jelenti. Így a legkissebb és legnagyobb még mérhető teljesítményértékeket találjuk megadva.: -50 / +26 dBm A műszer méréshatára, vagyis a mérhető legkissebb teljesítmény, a megadott hullámhosszakban -50dBm (10nW). a legnagyobb teljesítmény, +26dBm (~400mW).

Opt. vételi érzékenység: < -50dBm

VFL (Visual Fault Locator) Látható hullámhossztartományú Optikai Hibakereső Lézer hullámhossza, és teljesítménye. A teljesítménye, a vizsgálható optikai szakasz hosszát is megadja, ahogy a kissebb teljesítmények, pl. 1 mW, csak igen korlátozott, 1-2 km-en használható eredménnyel. A 10mW, nagyságrendileg 10-12-15 km-es szakazokon is még eredményesen alkalmazható, a 30mW, akár 30-~40 km-en is. Nyilván a nagyobb teljesítmények, a kissebb távolságokon is határozottabb eredményeket adnak, így mindenkor érdemes a megfontolásra, hogy a lehetséges igények feletti modellt válasszuk.: 650nm/10mW A Vizuális Hibakereső Lézer hullámhossza 650nm, mely 10mW kimenő teljesítményt szolgáltat.

Opt. csatlakozó: univerzális (FC/SC/ST csatlakozókkal kompatibilis)

Termékkód (gyártói): OFI-5

Márkanév Annak a vállalatnak a neve, amely a terméket előállítja és/vagy piaci forgalomba hozza. Egyes termékek esetén a fantázianév, amely néven forgalomba kerül.: Grandway

Leírás A termékkel, vagy szolgáltatással kapcsolatos, általános információk, vagy olyan információk szövegesen megfogalmazott jellemzője, amely a többi feltüntetett paraméterből nem derül ki, de lényeges.: Az optikai kábelvizsgáló egy fontos műszer az optikai hálózat karbantartásához, amely roncsolásmentesen képes meghatározni a szálakat. Vizuális hibakereső lézert, hiba-helymeghatározó funkciót és teljesítménymérőt is tartalmaz.
Makróhajlítási technológiát használva aktív optikai kábelen, roncsolásmentesen teszteli a jel irányát, teljesítményét az adatátvitel megzavarása nélkül.
Makróhajlítás mérési technológia: Ezzel a technológiával az optikai szál meghajlításával a jel kilép a kábelből és így képes megmérni az irányát és teljesítményét. Nem okoz kárt és nem zavarja meg az adatátvitelt.

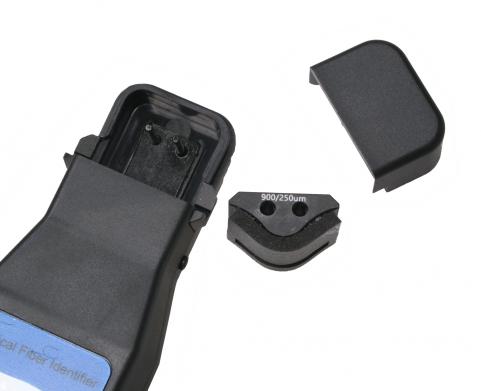

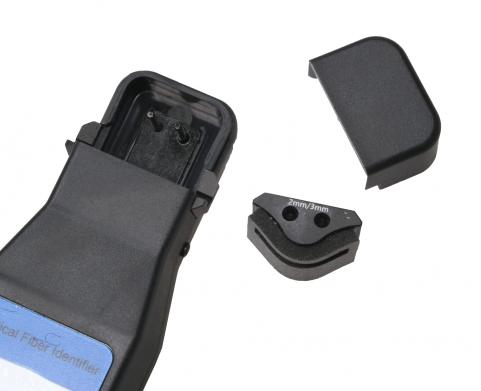

4 az 1-ben! 2.5mm-es csupasz szál, 0.9mm és 2/3mm-es patch kábelt képes mérni. A különböző szálméretekhez 1 adapter van, amelyet csak meg kell fordítani, ha más méretet szeretnénk mérni. A műszer felső részén felfelé kell lehúzni a sapkát, amely alatt található az adapter, ezt csak ki kell venni és meg kell fordítani a kívánt mérethez.

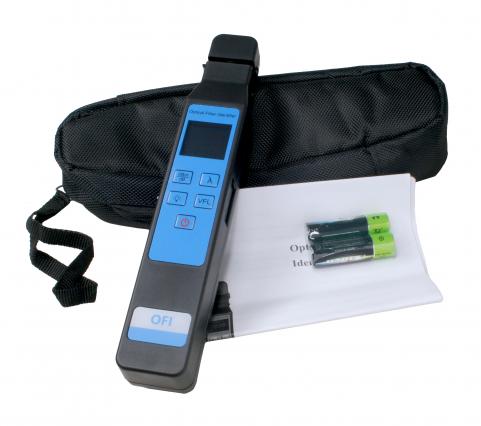

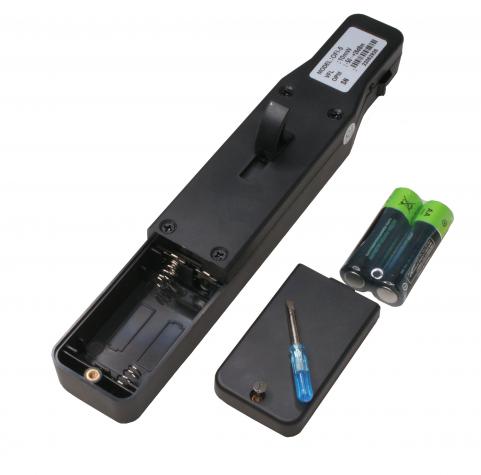

Tartozékok Ez azt írja le, hogy a termék mellé milyen eszközöket csomagolt a gyártó a gyári kiszerelésében.: 2 db AA elem, használati útmutató, hordtáska, mini csavarhúzó az elemtartó nyitásához

Adatlap (gyártói): grandway/ofi-5-data-sheet.pdf

Használati útmutató (magyar) A termék használati útmutatója, kézikönyve, amely a termék, vagy termékcsalád jellemzőit, üzemeltetését, karbantartását tartalmazza.: grandway/OFI-5 leiras-hu-AA.pdf

Használati útmutató (angol) A termék használati útmutatója, kézikönyve, amely a termék, vagy termékcsalád jellemzőit, üzemeltetését, karbantartását tartalmazza.: grandway/OFI-5 manual.pdf

Megfelelőség: CE

Garancia idő Az az időtartam, amin belül, a termék gyártója, importőre, illetve az Agenda-Age Kft. a garanciális kötelezettségeknek eleget tesz.: 24 hónap
