Opt. kötődoboz 72sz kültéri IP67 OptiC [13522]

Cikk kód: 13522

Kategória Ethernet IEEE 802.3 szabvány szerinti Cat.. és egyéb kábel kategóriák: optikai gerinc

Szál (ér) kötésszám Az a szám, ahány szálkötést lehet az eszközön belül létesíteni.: 72 szálas

Csatlakozó fajtája A terméken szereplő, vagy jellemző csatlakozó pontos megnevezése.: összehegesztett optika kábelek

Javasolt alkalmazás A termék felhasználásának a sajátos, rá jellemző csoportját (-jait) jelöli.: ipari környezetbe, kültérre

Telepítés Ez a paraméter tartalmazza, hogy optimálisan hova lehet telepíteni a terméket: aknába, földbe, kábelfeszítő sodronyra, közműalagútba

IP Védettség International Protection ...tovább: IP 67

Tartozékok Ez azt írja le, hogy a termék mellé milyen eszközöket csomagolt a gyártó a gyári kiszerelésében.: - 1 db rozsdamentes acél függesztő szerelvény szett, kábelen, sodronyon történő rögzítéshez.
- kábelkötegelő készlet
- 1 db önvulkanizáló tömítőszalag 50cm x 3cm x 2mm-es
- 1 tekercs szigetelő/bővítő-szalag
- 1 db 45x45mm-es csiszolópapír
- 4 db beépített 24-es kötéstartókazetta, 96 szálhoz,
Ajánlott hegesztésvédő zsugorcső mérete 40-55mm (max. 60mm)
- 96 db 55mm-es duplafalu kötés-védő zsugorcső
- rozsdamentes kábel-tehermentesítők a dobozban,
- 4db feliratozó-címkekészlet 1-96-ig
- 1 db 1,5mm2 30cm földelővezeték (sárga)
- 1 db markolatos imbuszkulcs a szereléshez
- 1 db rögzítőkulcs a belső tehermenetesítők használatához

Hosszúság Ez a paraméter a termék hosszúságának értékét mutatja.: 400 mm

Szélesség Ez a paraméter a termék szélességének értékét mutatja.: 200 mm

Magasság Ez a paraméter egy termék magasságának paraméterét mutatja.: 120 mm

Anyaga: műanyag

Szín A termék színét jelöli. Minden esetben a termék külső burkolatának a domináns, vagy teljes színét.: fekete

Márkanév Annak a vállalatnak a neve, amely a terméket előállítja és/vagy piaci forgalomba hozza. Egyes termékek esetén a fantázianév, amely néven forgalomba kerül.: OptiC

Leírás A termékkel, vagy szolgáltatással kapcsolatos, általános információk, vagy olyan információk szövegesen megfogalmazott jellemzője, amely a többi feltüntetett paraméterből nem derül ki, de lényeges.: UV Álló, nagy szilárdságú műanyagból készült, könnyen szerelhető vastagfalú, optikai kötődoboz.
Megbízhatóan telepíthető, a víznyomásnak kitet helyeken, föld alatt, aknában, közműalagútban, vagy bármely más zord, nedves, csapadékos terekben, helyszineken is.

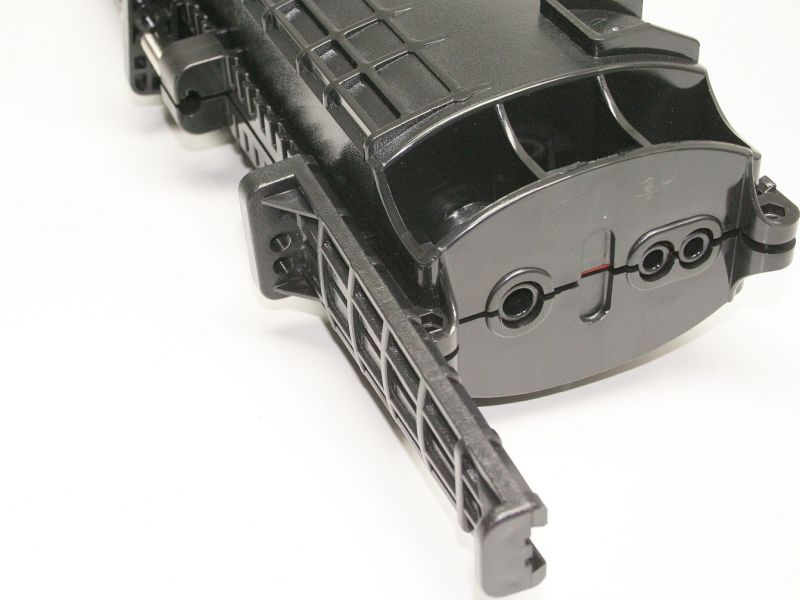

Sokoldalú és hatékony elosztópont, mely oszlopon, kábelen/feszítő-sodronyon is elhelyezhető a rozsdamentes acél szerelvények segítségével.

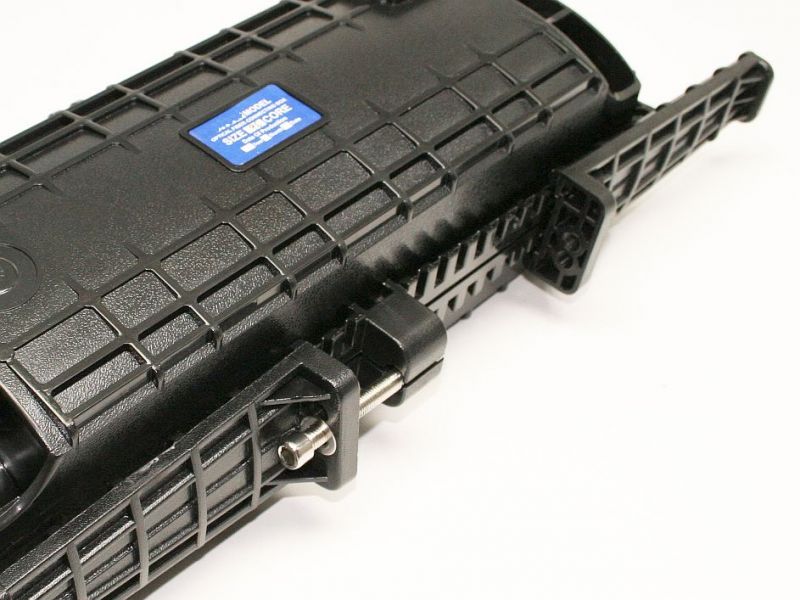

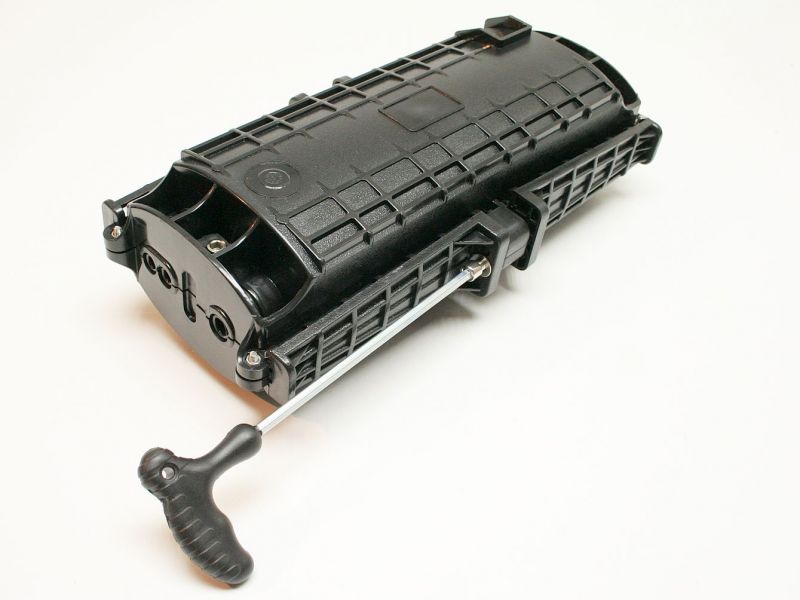

Igen gyorsan szerelhető burkolat, köszönhetően a 4db ékes szorítóelemnek, melyek egyenletesen zárják össze az egység két oldalát, mindössze 2 db csavar segítségével, melyen felül mindössze 6 további csavar szükséges a teljes telepítéshez. (szemben más modellekkel, ahon nem ritkán több mint 20 csavart is ki illetve be kell csavarnunk a tökéletes zárás érdekében.)

Nyomásálló: IP 67 kialakítás.
Szelepelőkészítéssel a föld, alatti tökéletes zárás érdekében.

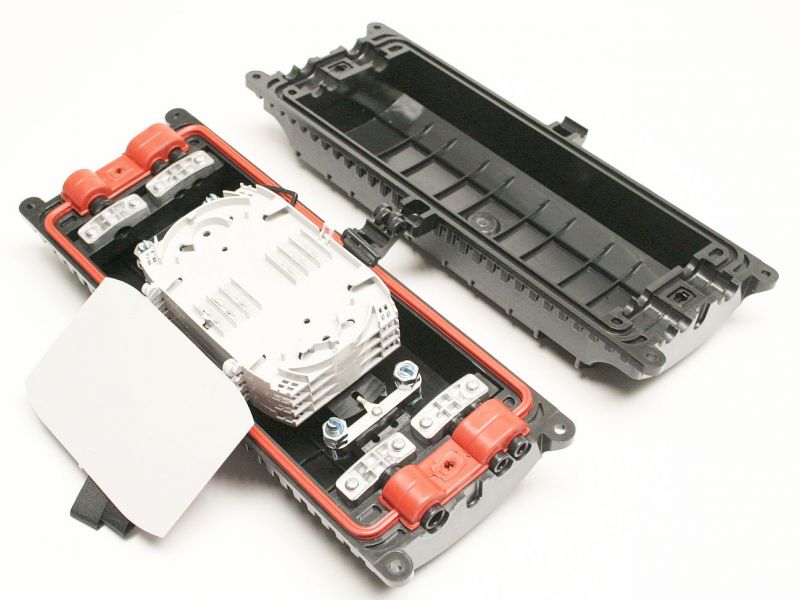

Az egységben sorolható, lapozható 24 szálas kötéstartókazetta modulokat találunk.
Így 24 száltól egységenként bővítve, maximálisan 96 szálig bővíthető az egység.

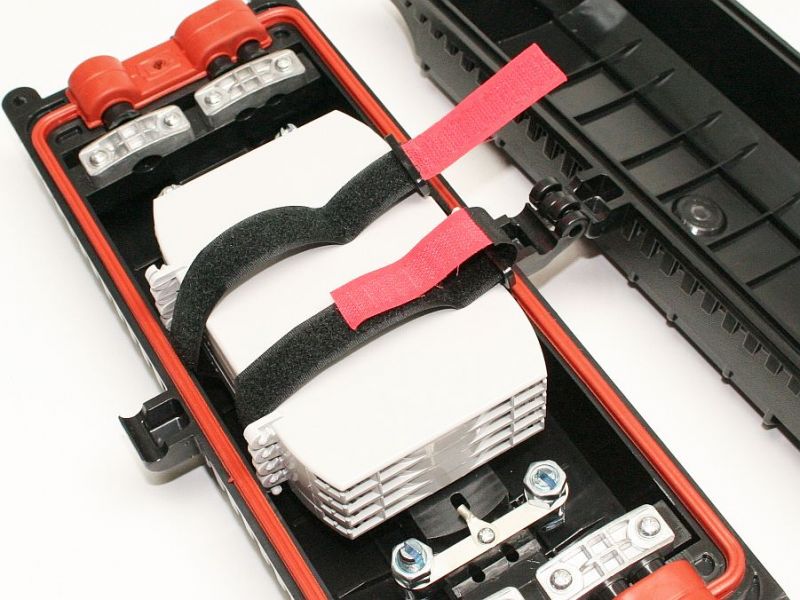

A kötéstartókazettákat tépőzáras rögzítőheveder is biztosítja, így pl. az alépítmények esetén, más kezelőszemélyzet általi durvább bánásmód esetén is biztonságban vannak a bnne elhelyezett kötések, csatlakozások.

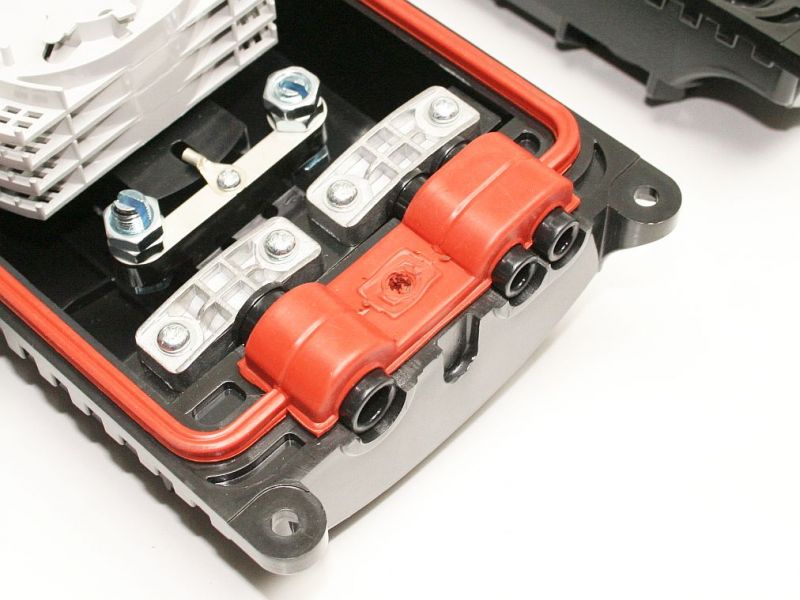

2x15mm + 2x2x10mm tömítőblokkos kábel csatlakozással rendelkezik 25mm átmérőig.
A kábelek mindenyike köpenyen, tartószálon egyaránt, tehermentesíthető, összeföldelhető.

Külön földelőkábellel. (EPH-hoz)

Tartozékok:
- 1 db rozsdamentes acél függesztő szerelvény szett, kábelen, sodronyon történő rögzítéshez.
- kábelkötegelő készlet
- 1 db önvulkanizáló tömítőszalag 50cm x 3cm x 2mm-es
- 1 tekercs szigetelő/bővítő-szalag
- 1 db 45x45mm-es csiszolópapír
- 4 db beépített 24-es kötéstartókazetta, 96 szálhoz,
Ajánlott hegesztésvédő zsugorcső mérete 40-55mm (max. 60mm)
- 96 db 55mm-es duplafalu kötés-védő zsugorcső
- rozsdamentes kábel-tehermentesítők a dobozban,
- 4db feliratozó-címkekészlet 1-96-ig
- 1 db 1,5mm2 30cm földelővezeték (sárga)
- 1 db markolatos imbuszkulcs a szereléshez
- 1 db rögzítőkulcs a belső tehermenetesítők használatához

IP védettség: IP67 (lásd tudásbázis: IP védettség)

Adatlap (gyártói): optic/13522-data sheet & installation manual.pdf
